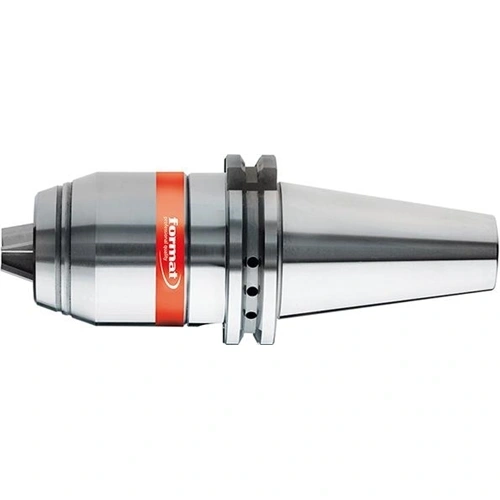

Format CNC fúrótokmány D69871 IK 1-16mm SK40 F105733

CNC rövid fúrótokmány jobb és bal forgásirányhoz, DIN 69741, A/AD alak

Kivitel: A rövid felépítés, a merev kivitelű vezetőelemek, az edzett és köszörült kopó alkatrészek nagy körfutási pontosságot és hosszú élettartamot garantálnak. 100 % körfutási pontosság ellenőrzés különböző mérőtüske-átmérőkkel különféle mérési pontokon a DIN ISO 10888 szabványra támaszkodva. A kompakt szerkezeti felépítés és a nagy merevség a legjobb megmunkálási eredményeket nyújtja. Az integrált csigahajtás által nagy szorítóerők érhetők el csekély erőráfordítás mellett, tartónyomaték >75 Nm Ø 13 mm méretnél. A csigahajtás önzárása miatt a megmunkálás bal forgásirány és gyors fékezésű orsó esetén is biztonságos.

Kúpszög: Tűrés AT3.
A kúp felületi érdessége: Ra <0,001 mm.
Körfutási pontosság: 0,03 mm.
Max. megengedett fordulatszám: 7000 min-1.
Kiegyensúlyozás fok: előre kiegyensúlyozva 7000 min-1 fordulatig max. 40 gmm maradék kiegyensúlyozatlansággal.

Alkalmazás: Fúráshoz, süllyesztéshez, dörzsárazáshoz, menetvágáshoz és egyszerű simító marási munkákhoz. Alkalmazható megmunkáló központokban, eszterga-, fúró- és marógépeken.

Szállítási terjedelem: Rövid fúrótokmány imbuszkulccsal.

Megjegyzés: Speciális kiegyensúlyozás esetén nagyobb fordulatszámok lehetségesek. ULTRA kivitelként is szállítható (körfutási pontosság <= 0,015 mm).


Befogási tartomány: 1,0–16,0 mm
SK: 40
~L1: 80 mm
d1: 50 mm
