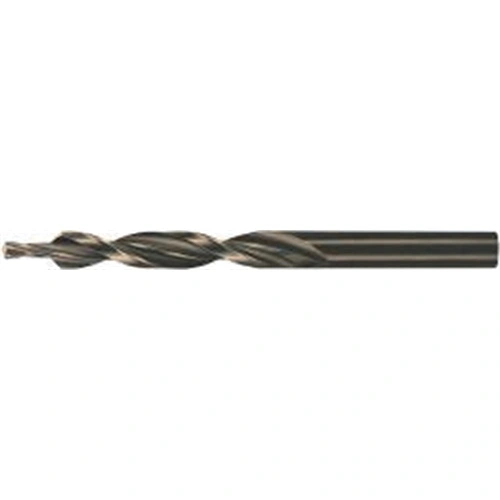

Format rövidlépcsős süllyesztőfúró HSS M 4 DIN8374 90 fok F080040

Több vezetőélű lépcsős fúró 90° átmenő furatokhoz

Kivitel: HSS, N típus.
Profilköszörült, gőzöléssel megeresztett felület, jobbra vágó, precíz csúcsköszörüléssel. Csúcskialakítás DIN 1412 A alak szerint. Normál spirálszög, lélekvastagság és lélekkúposság. Furás és süllyesztés egy műveletben, pontos egytengelyűséggel.
Ø-tűrés: 	d1 = h9
	d2 = h8

Megjegyzés: A forgácsolási sebességet a nagy, az előtolást a kis átmérőhöz kell igazítani.

Kivitel: DIN 8374 süllyesztési szög 90°, finom.

Alkalmazás: DIN EN 20273 szerinti átmenő furatokhoz csavarok számára és 90°-os csavarfej-süllyesztésekhez. A és B alak DIN 74, 1. rész. DIN 963 és DIN 964 szerinti csavarokhoz.

DIN 8375 Morse-kúpos szárral külön érdeklődésre.


Menethez: M4
Fúró-Ø d1 x süllyesztő-Ø d2: 4,3 x 8,0 mm
Teljes hossz l1: 117 mm
Spirálhossz l2: 75 mm
Fúrási fokozat hossz l3: 11 mm
Acélok max. 850 N/mm²: 16
Acélok max. 1000 N/mm²: 30
Öntöttvas anyagok: 30
Vörösréz, sárgaréz és bronzok: 50

Műszaki paraméterek
