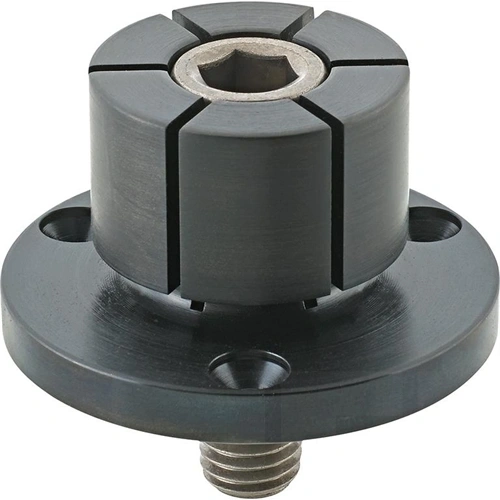

IBT rögzítő tüske XPA M16x 77.00mm F010186

Befogótüske XPA

Univerzális befogórendszer minden munkadarab-alak befogásához, legyen az akár derékszögű, ferde, konkáv vagy konvex.

Kivitel: A befogószerkezetnek különlegessége az excentrikus fejű acél csavar (szilárdság 10.9). Az excenter hozza létre a befogó mozgást nagyon nagy szorítóerővel. Szorítóidomként egy sárgaréz hatszögtárcsa szolgál.

Alkalmazás: Ütközőcsapokkal és 1 vagy 2 felfogó csavarral a legkülönbözőbb alakú munkadarabok rögzíthetők. Az alacsony szerkezeti magasság lehetővé teszi a munkadarab-felület problémamentes megmunkálását. Így CNC-programozáskor nem kell figyelembe venni a feszítőkarmok helyzetét. Ezen felül a kis szerkezeti méretek helytakarékos, többszörös befogást tesznek lehetővé. A befogók ütközőként is használhatók.

Kivitel: Szerkezeti acélból, edzett és bevonattal ellátott szorítócsavarral. A felfogó karima átmérője a befogási átmérőhöz képest koncentrikus, így az alkatrészeken nagy ismétlési pontosság érhető el.

Alkalmazás: Szinte mindegyik munkadarabon (pl. esztergált, mart, fúrt stb. alkatrész) található legalább egy furat, és pontosan ezt használjuk ki az XPA befogótüskével való rögzítéshez. A befogás így belülről történik és lehetővé teszi a 2. oldal problémamentes megmunkálását. A kis szerkezeti méretek többboldali megmunkálást tesznek lehetővé, a szerszám számára zavaró élek nélkül. A befogótüske megmunkálható és esztergálással és marással hozzáigazítható a mindenkori átmérőhöz. Hidraulikával és pneumatikával automatizálható.

Szállítási terjedelem: Befogótüske 3 rögzítő csavarral, imbuszkulcs nélkül.

A G méret az a legkisebb átmérő, amelyre az F méret lemarható vagy leesztergálható.


Befogási tartomány F: 29,3–77,7 mm
Méret A: 45,5 mm
Méret B: 37,6 mm
Méret C: 32,3 mm
Méret D: 7,9 mm
Méret E: 107,50 mm
Méret G: 29,3 mm
Méret H: M6 mm
I befogó csavar: M16
J: 20,0 mm
