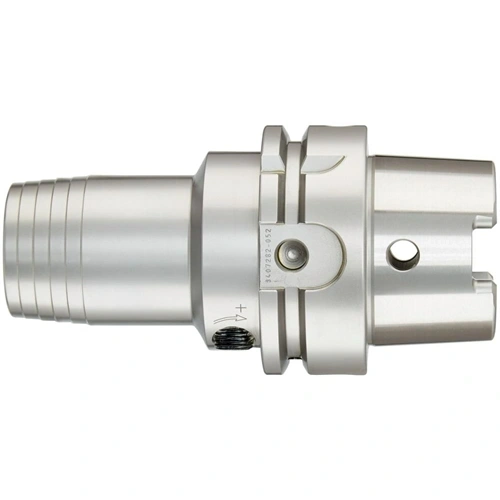

WTE hidraulikus befogófej D69893A 20x150mm HSK-A 63 F003428

Hidraulikus szerszámbefogó, HSK 63, DIN 69893, A alak, belső hűtéssel

Kivitel: Anyag szakítószilárdság 1600–1800 N/mm², keménység 52 ±2 HRC. A keresztmarkolatú imbuszkulcs segítségével egy hidraulikus befogó egység (nyomócsavar, nyomócsap, tömítés) nyomást fejt ki a hidraulika olajra. A kialakuló nyomás a táguló persely egyenletes alakváltozását váltja ki, ami a szerszámszárat nagy körfutási pontossággal (max.3 µm) fogja be. DIN 254 szerinti kúp.

Szállítási terjedelem: Hidraulikus szerszámbefogó keresztmarkolatú imbuszkulccsal.

Kúpszög: Tűrés AT3.
Maximális fordulatszám: 40000 min-1.
Optimális alkalmazási hőmérséklet: 20–50 °C.
Maximális hűtőfolyadék nyomás: 80 bar
Állítási út: 10 mm
Kiegyensúlyozási fok: G2.5 25000 min-1.


d1: 20 mm
d2: 42 mm
d3: 50 mm
l1: 150 mm
l2: 51 mm
l3: 10 mm
l4: 110 mm
g: M10
Kulcsnyílás: 5,0 mm
