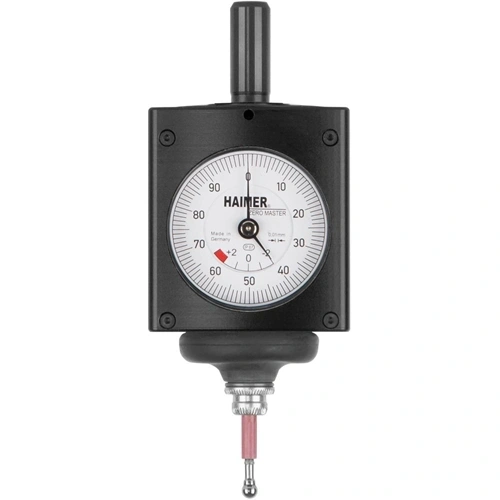

Haimer Zero Master analóg mérőóra 20mm szárral F017276

Zero Master analóg tapintós mérőóra, IP 67

Kivitel: Védettségi osztály IP 67. A világ legkisebb 3D tapintós mérőórája, maróorsóba, ill. süllyesztőfejbe való beépítésre, az orsótengelynek a munkadarab vagy a készülék éléhez történő pontos pozícionálásához. A közelítési irány tetszőleges (X-, Y-, Z-tengely). A Zero Master mérete kis gépekhez illeszkedik. A kis, analóg mérőóra mindig ugyanabba az irányba tér ki, és az orsótengely és a munkadarab közötti távolságot jelzi ki. Amikor a kijelző nullát mutat, az orsótengely pontosan a munkadarab élén található, hosszú próbálkozás, számolás, előjelproblémák nélkül. Ez csökkenti a járulékos költségeket, növeli a termelékenységet és tehermentesíti a munkatársakat. A befogószár átmérője 10 mm és ezáltal SK 30 vagy kis HSK orsókkal rendelkező gépeken alkalmazható. A rövidített ház miatt, amely csak kissé áll ki az orsóból, nagy munkadarabok is mérhetők. A tapintóbetét szerszám nélkül cserélhető, a tapintó újrakalibrálása nem szükséges. Plusz biztonságot kínál a megnövelt áthaladási út a tapintóbetétben kialakított, bevált előírt törési hellyel együtt. A legnagyobb méréspontosság érdekében minden 3D tapintós mérőórát az összeszereléskor egyedileg bemérnek és beszabályoznak. A Zero Master egy rövid (gömb-Ø 4 mm) és egy hosszú (gömb-Ø 8 mm) tapintóbetéttel szerelhető fel. A tapintóbetétek minden más Haimer 3D tapintós mérőórával csereszabatosak.

Alkalmazás: Munkadarab-nullapontok beállításához, hosszmérésekhez maró- és szikraforgácsoló gépeken (szigetelt tapintóbetét), valamint furatok és tengelyek központosításához és kiegyensúlyozásához.

Szállítási terjedelem: 3D tapintós mérőóra rövid tapintóbetéttel Ø 4 mm.


Szár Ø: 10 mm
Tapintógömb-Ø: 4 mm
Kijelzési pontosság: 0,01 mm
Ház-Ø: 49 mm
Hossz befogószár nélkül: 96 mm

Műszaki paraméterek
